Тема занятия : Человек и физика.

Рассказы о физиках. Люди науки и их достижения в области физики и космонавтики. Нобелевские лауреаты по физике.Рассказы о физиках. Люди науки и их достижения в области физики и космонавтики. Нобелевские лауреаты по физике.

23.10.2024 г.

Тема занятия: Электрические явления.

На занятии ребята ознакомились с понятиями "Электрические явления", "Свойства электрического тока", "Электрические явления".

Электрический ток — это упорядоченное движение заряженных частиц: электронов и ионов (в зависимости от среды). Именно их движение принято считать электрическим током.

Для более полного понимания необходимо обратить внимание на слово «ток» — оно буквально, поскольку заряды «текут» из одного заряженного объекта в другой.

Положительные и отрицательные заряды притягиваются друг к другу, образуя поток, который создает электрический ток.

Основные характеристики:

  • Сила тока — I (Ампер);
  • Напряжение — U (Вольт);
  • Сопротивление — R (Ом);

Основная формула вычисления силы тока выглядит так: I = U/R и отражает закон Ома.



Свойства электрического тока:

1) Тепловое

2) Химическое

3) Магнитное

 Электрические явления. Свойства электрического тока Электрические явления. Свойства электрического тока

06.11.2024 г.

Тема занятия:  Электрические явления.

Свойства электрического тока. Электрические цепи

Виды электрических цепей — основные составляющие элементы

Электрическая цепь — что это такое

Определение 1

Электрический ток в физике — это упорядоченное движение заряженных частиц.

Определение  2

Электрическая цепь — это совокупность устройств, предназначенных для прохождения электрического тока.

Самая простая электрическая цепь состоит из источника тока, приемника (потребителя) и системы передачи (провода). Для того чтобы эти элементы стали полноценной цепью, они должны быть правильно соединены между собой. Кроме того, цепь должна быть замкнутой.

Определение 3

Источник тока — это устройство, в котором различные виды энергии преобразуются в электрическую:

  1. Первичные источники — преобразуют неэлектромагнитную энергию в электрическую: аккумулятор, гальванический элемент, генератор, батарейки.
  2. Вторичные источники — всегда работают только с электрической энергией: выпрямители, инверторы, трансформаторы.
Определение 4

Потребитель — это устройство, в котором электрическая энергия превращается в другие виды энергии (лампа, нагреватель, электродвигатель).

Определение 5

Накопитель — это устройство, которое накапливает, а затем отдает обратно в цепь электромагнитную энергию (конденсатор, катушка индуктивности).

Аппараты включения/выключения — рубильники.

Приборы для измерения величин — амперметры, вольтметры.

Аппараты защиты — предохранители.

Резисторы — элементы цепи, которые обладают сопротивлением.

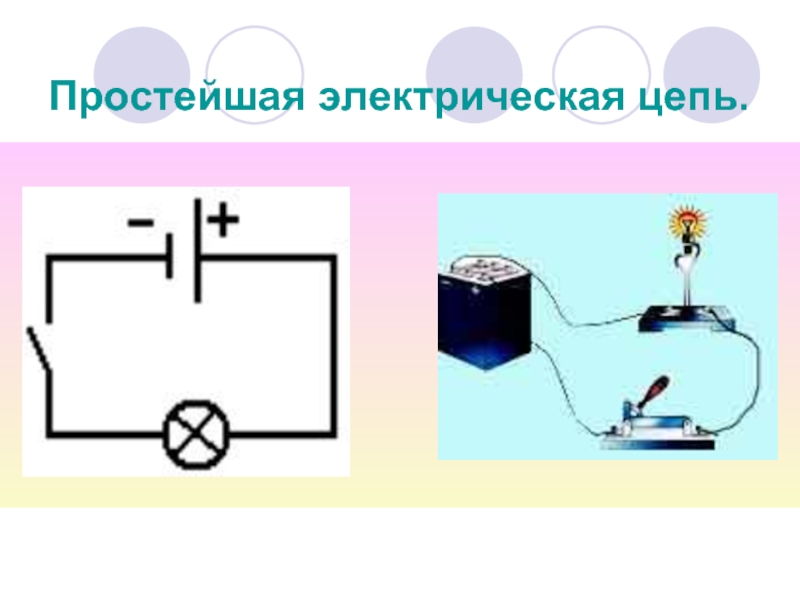

Простейшая электрическая цепь

Источник: thepresentation.ru

Электрическая цепь делится на:

  1. Внутреннюю часть. Сюда относится источник энергии.
  2. Внешнюю часть. В нее входят все остальные элементы — все то, что присоединено к зажимам источника.

Виды электрических цепей

Электрические цепи могут представлять собой:

  1. Цепи постоянного тока  это цепи, в которых ток не меняет свое направление, полярность источников ЭДС постоянна.
  2. Цепи переменного тока  это цепи, в которых ток изменяется во времени.
  3. Разветвленными  в каждой ветви течет свой ток.
  4. Неразветвленными  во всех элементах цепи течет один и тот же ток.
  5. Линейными — все компоненты линейные (описываются линейными дифференциальными уравнениями).
  6. Нелинейными  имеются нелинейные элементы.

Элементы электрической цепи делятся на:

  1. Активные  источники ЭДС, электродвигатели, аккумуляторы во время зарядки.
  2. Пассивные  электроприемники, соединительные провода.

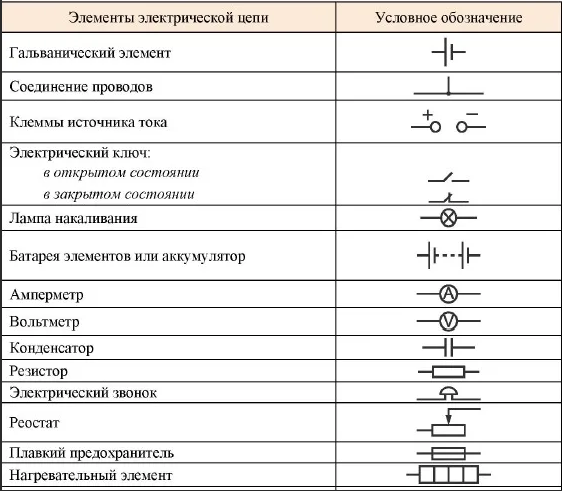

Условные обозначения основных элементов цепи:

Условные обозначения основных элементов цепи

Источник: uk-parkovaya.ru

Все элементы соединяются двумя способами:

  1. Последовательный способ — компоненты соединены в последовательную цепь.
  2. Параллельный способ — компоненты соединены в параллельную цепь.

Причем для этих способов справедливы следующие утверждения:

Последовательное соединение:

I=I1=I2

U=U1+U2

R=R1+R2, где параметры

I — сила тока (А).

U — напряжение (В).

R — сопротивление (Ом).

Последовательное соединение

Параллельное соединение:

I=I1+I2

U=U1=U2

1/R=1/R1+1/R2

Параллельное соединение

Схемы, основные формулы

Для характеристики электрической цепи используют схему.

Основные термины для понимания схемы:

  1. Ветвь — такой участок цепи, вдоль которого течет один и тот же ток.
  2. Узел — соединение ветвей цепи.
  3. Контур — последовательность ветвей, которая образует замкнутый путь.

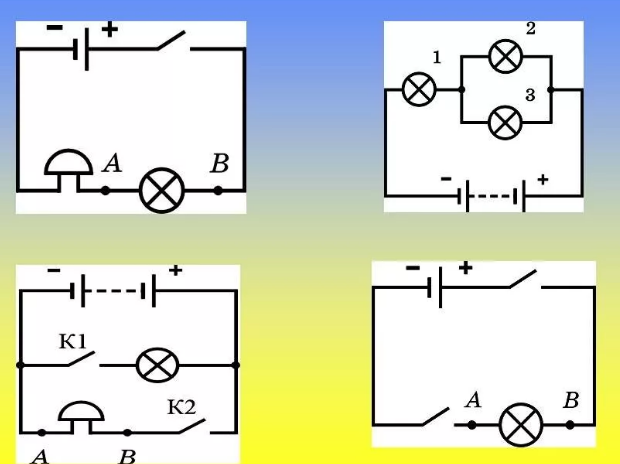

Примеры схем:

Примеры схем

Источник: prezentacii.org

Основные законы, применяемые для расчета цепей:

  1. Закон Ома.
  2. Правила Кирхгофа.

Закон Ома.

  • I — сила тока(А);
  • ε — ЭДС источника напряжения (В);
  • R — сопротивление внешних элементов(Ом);
  • r — внутреннее сопротивление(Ом).

Для участка цепи: I=U/R, где:

  • I — сила тока (А);
  • U — напряжение (В);
  • R — сопротивление (Ом).

Правила Кирхгофа:

Правило 1

Алгебраическая сумма токов ветвей, сходящихся в каждом узле любой цепи, равна нулю.

Правило 2

Алгебраическая сумма напряжений на резистивных элементах замкнутого контура равна алгебраической сумме ЭДС, входящих в этот контур.

Примеры решения задач

Пример 1

Найти сопротивление электрической цепи, если R1=10 Ом, R2=20 Ом, R3=30 Ом.

Пример 1

Решение:

Так как соединение последовательное, то справедливо уравнение: R=R1+R2, а значит

Ответ: 60 Ом.

Пример 2

Вольтметр, подключенный к лампочке, показывает U=4 В, а амперметр I=2 А. Найти внутреннее сопротивление r источника тока, к которому эта лампочка присоединена, если ЭДС источника ε =5 В.

Пример 2

Решение:

Ответ: 0,5 Ом.

20.11.2024 г.

Тема занятия: Электрические явления.

Работа и мощность электрического токаРабота и мощность электрического тока

Работа тока



Электрический ток, конечно же, не стал бы так широко использоваться, если бы не одно обстоятельство. Работу тока или же электроэнергию легко преобразовывать в любую нужную нам энергию или работу: тепловую, механическую, магнитную…



Для практического применения тока прежде всего хочется знать, какую работу можно обратить в свою пользу. Выведем формулу для определения работы тока:

Формула для работы электрического поля по перемещению заряда нам уже известна:

Или же

Узнать, какой заряд переместился полем за промежуток времени t можно из определения силы тока:

Отсюда:

Так как все величины, входящие в формулу, можно измерить соответствующими приборами (амперметр, вольтметр, часы), формула является универсальной.

Формулу можно также записать в несколько ином виде, используя закон Ома:

Если в исходную формулу для работы тока подставить силу тока, записанную таким образом, то получим:

Если же из закона Ома выразить напряжение, то тогда:

Использование этих формул удобно, когда в цепи присутствует какое-то одно соединение: параллельное для первого случая и последовательное для второго.



Закон Джоуля-Ленца





Особое внимание следует уделить тепловому действию тока. При прохождении тока через проводник, проводник нагревается. Почему это происходит? Мы уже затрагивали молекулярное строение проводников в теме о сопротивлении и отмечали, что при протекании тока свободные электроны сталкиваются с узлами кристаллической решетки. При этих столкновениях электроны постоянно придают некоторую скорость узлам решетки (рис. 1).



Рис. 1. Взаимодействие электронов с узлами кристаллической решетки

Так как температура – мера теплового движения, в процессе «расталкивания» температура проводника повышается. В какой-то момент наступает равновесие, когда количество энергии, получаемое проводником вследствие прохождения тока, равно количеству энергии, которое он отдает в окружающую среду.

В том случае, когда работа тока не преобразуется в механическую или же ток не имеет химического действия, работа тока эквивалентна количеству теплоты, высвобождающегося в окружающую среду.

Формулу просчета этого количества теплоты впервые независимо друг от друга открыли двое ученых: русский Эмиль Ленц (рис. 3) и англичанин Джеймс Джоуль (рис. 2).

Закон Джоуля-Ленца:

Как видно, правая часть формулы в точности повторяет одну из форм формулы для работы электрического тока.

Всегда следует помнить, что в случае, когда есть какое-либо другое преобразование энергии тока, формула Джоуля-Ленца не выполняется.

Рис. 2. Джеймс Джоуль (Источник) Рис. 3. Эмиль Ленц (Источник)



Мощность тока





Наряду с работой тока очень важно отметить мощность тока, так как эта характеристика является ключевой в бытовом использовании электроэнергии (на всех бытовых приборах указано приемлемое напряжение его мощность).



ОпределениеМощность – это работа, выполненная за единицу времени (скорость выполнения током работы):

Единица измерения мощности – ватт:

И теперь, используя наши знания о работе тока, мы без труда найдем формулу для мощности тока:

Или же, если использовать другие виды формулы для работы:

На следующем уроке мы разберем тему «Электродвижущая сила».



Список литературы

  1. Тихомирова С. А., Яворский Б. М. Физика (базовый уровень) – М.: Мнемозина, 2012.
  2. Генденштейн Л. Э., Дик Ю. И. Физика 10 класс. – М.: Илекса, 2005.
  3. Мякишев Г. Я., Синяков А. З., Слободсков Б. А. Физика. Электродинамика. – М.: 2010.



Дополнительные рекомендованные ссылки на ресурсы сети Интернет

  1. Интернет-портал «physics.ru» (Источник)
  2. Интернет-портал «constant-current.narod.ru» (Источник)
  3. Интернет-портал «mugo.narod.ru» (Источник)



27.11.2024 г.

Тема занятия: Лабораторная работа №1 «Изучение последовательного соединения проводников».

Л.Р. №5 "ИЗУЧЕНИЕ ПОСЛЕДОВАТЕЛЬНОГО СОЕДИНЕНИЯ ПРОВОДНИКОВ "

Цель: научиться собирать цепь с последовательным соединением проводников: экспериментально проверить выполнение основных закономерностей последовательного соединения.

Оборудование:  источник тока, два различных резистора, амперметр, вольтметр, ключ, соединительные провода

2. Измерьте и запишите в таблицу силы тока I₀ в цепи. Поменяйте место включения амперметра в данной цепи. Сделайте вывод о значениях силы тока в резисторах 1 и 2 и источнике тока



3. Измерьте и поочередно запишите в таблицу значения напряжения U₁ на первом резисторе, U₂ на втором резисторе, U₀ напряжения на двух резисторах, включая вольтметр так, как показано на схеме



4. Сравните U₁ , U₂ , U₀ , сделайте вывод



5. Примените закон Ома к участку из двух проводников. Вычислите и запишите в таблицу сопротивление этого участка



6. Запишите  в таблицу значения сопротивлений, указанные на панельках резисторов 1 и 2. Сравните сумму R₁ , R₂ и  R₀ сделайте выводы



II. Контрольные вопросы

  1. Почему последовательное соединение потребителей практически не используют в бытовых электрических цепях?

Это объясняется тем, что при выходе из строя одного из потребителей остальные тоже перестают работать.

2. Чему равно сопротивление участка цепи из N одинаковых  резисторов сопротивлением R₁ каждый, соединенных последовательно?

R = N∙R₁  , т.е. полное сопротивление участка цепи из последовательно соединенных проводников с равным сопротивлением равно произведению сопротивления одного проводника на количество проводников N



Выводы: в ходе работы мы собрали цепь с последовательным соединением двух резисторов. Экспериментальная проверка закономерностей последовательного соединения показала: сила тока в отдельных проводниках равна силе тока на всех участках цепи (I₁ =I₂ = I₀ = (запишите ваше значение) А). Напряжение на участке цепи равно сумме напряжений на отдельных резисторах (U₁ =... В, U₂ = ...В, U₀ =...В, следовательно U₀ = U₁ + U₂ ). Сопротивление участка цепи равна сумме сопротивлений отдельных резисторов (R₁ =... В, R₂ = ...В, R₀ =...В, следовательно R₀ = R₁ + R₂ )



III. Суперзадание

Рассматривая амперметр как третий проводник, соединенный последовательно с резисторами R₁ и R₂ , измерьте напряжение U на нем. Начертите схему цепи, запишите и объясните результаты измерения

Известно, что сопротивление амперметра значительно меньше сопротивления резисторов, поэтому он не должен влиять на силу тока в цепи. Это можно проверить, если собрать следующую схему.

Вольметр ничего не покажет, так как напряжение, которое он показывает, равно U = IR, и если R ≈ 0, то и U = 0

04.11.2024 г.

Тема: Лабораторная работа №2  «Изучение параллельного соединения проводников».

Лабораторная работа

Изучение параллельного соединения проводников

Цель: научиться собирать цепь с параллельным соединением и проводить в ней измерения; опытным путем проверить закономерности такой цепи.

Оборудование: источник тока, две низковольтные лампочки, реостат, амперметр, вольтметр, ключ, соединительные провода.




Порядок выполнения работы:

Задание 1. Соберите электрическую цепь, соединив последовательно источник тока, реостат, ключ и участок цепи, содержащий две лампочки, соединенные между собой параллельно.

1.1. Начертите схему собранной электрической цепи;

1.2. Проверьте:

- равна ли сила тока в неразветвленной цепи сумме сил токов в параллельно соединенных проводниках;

- одинаково ли напряжение на параллельно соединенных проводниках.

1.3. Рассчитайте сопротивление R1 первой лампочки, сопротивление R2 второй лампочки и общее сопротивление параллельно соединенных лампочек;

1 .4. Проверьте, выполняется ли формула для расчета общего сопротивления при параллельном соединении проводников:




Задание 2. Как изменится сила тока в неразветвленной части цепи, если к двум параллельно соединенным между собой лампочкам подключить параллельно еще одну лампочку? Ответ обоснуйте и проверьте на опыте.

Результаты измерений и вычислений занесите в таблицу.

I1, А

I2, А

I, А

U1, В

U2, В

U, В

R1,Ом

R2,Ом

R, Ом






















Контрольные вопросы:

  1. Какой вид соединения чаще всего применяется на практике и почему?

  2. М едный и алюминиевый проводники одинаковой длины и одинакового диаметра включены в цепь так, как показано на рисунке.

м =0,017 Ом*мм2/м, а =0,028 Ом*мм2/м.

Сравните

а) проводимость каждого проводника;

б) силы тока в каждом проводнике;

в) напряжение на каждом проводнике;

3) Решите задачу на карточке:

1. Определите цену деления шкалы амперметра.

2. Найдите силу тока в R1.

3. Найдите силу тока в R2.

4. Найдите общую силу тока.

5. Какое напряжение должен показывать вольтметр?

6. Вычислите общее сопротивление всего разветвления.

7. Начертите схему цепи с теми же сопротивлениями, включенными последовательно, и вычислите

величину общего сопротивления.

8. Вычислите силу тока при последовательном соединении.




Вывод:
